抗拉组合扁平电缆（选型、结构）

抗拉组合扁平电缆是为高拉伸、强拉扯、频繁移动工况设计的特种扁平电缆，在常规多芯扁平电缆基础上，融入专用抗拉结构，可承受数百至数吨的拉伸力，同时保持扁平薄型、芯线密集的特性，解决了普通扁平电缆拉伸易断芯、变形的问题，广泛用于升降设备、起重机械、物流输送、新能源设备、机器人等场景。

一、特性与指标

1. 特性

- 高抗拉强度：可承受500N~50000N拉伸力（依规格而定），拉伸时电缆整体受力，芯线不受直接拉力；

- 扁平结构：厚度薄、宽度规整，适配狭小安装空间，不缠绕、不占体积；

- 柔性耐弯折：兼顾抗拉与弯折性能，可适应弯曲+拉伸复合工况；

- 芯线组合灵活：可集成动力芯、信号芯、控制芯、屏蔽芯、光纤等，满足多功能传输；

- 环境适应性：耐磨损、抗老化、耐油、耐高低温，部分型号可适应户外、潮湿、腐蚀性环境。

2. 技术指标

项目 常规参数范围

抗拉强度 单根电缆：500N、1000N、2000N、5000N、10000N及以上

芯线规格 动力芯：0.5~16mm²，信号芯：0.12~0.5mm²

芯数范围 4~100芯（可定制）

耐弯折次数 ≥500万次（拖链复合工况）

工作温度 -40℃~85℃（常规）；-60℃~125℃（耐高温/低温定制款）

绝缘电阻 ≥500MΩ/500V

护套材质 TPU/TPE/PUR/聚氯乙烯（PVC）（按工况选型）

二、抗拉组合扁平电缆的结构设计

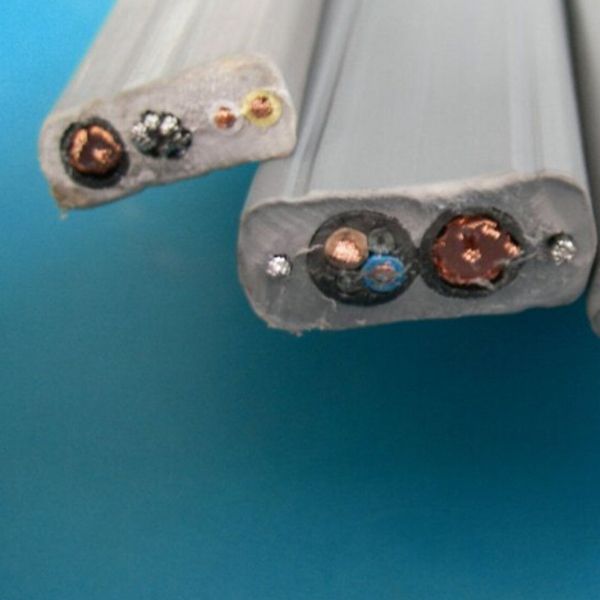

抗拉性能的关键在于抗拉承力结构与芯线的分离设计，即承力部件承担全部拉伸力，芯线仅负责传输，不受拉力，典型结构从内到外分为五层，按功能分层设计：

1. 抗拉承力层（抗拉部件）

- 位置：电缆中心轴线处或芯线间隙之间（扁平结构专属布局），是主要的承力部件；

- 材质选型：

- 芳纶纤维（凯夫拉）：抗拉强度高、重量轻、耐磨损，是主流选择，适合中高拉力工况（1000N以上）；

- 聚酯纤维/玻璃纤维：成本低，适合低拉力工况（500N以内）；

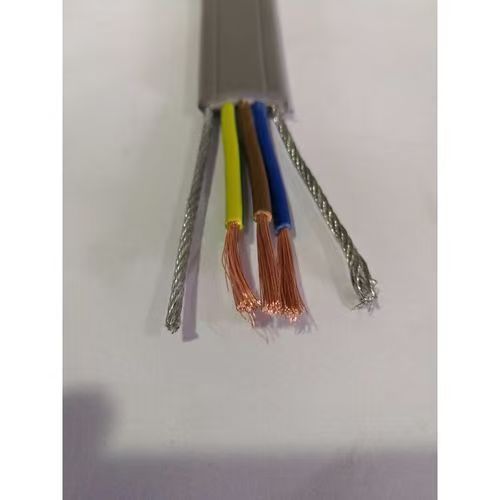

- 镀锌钢绳/不锈钢丝：抗拉强度极高（数吨），适合重型设备，但柔韧性差，仅用于固定敷设/低速移动的强抗拉场景；

- 结构形式：多股束绞成绳状，沿电缆长度方向连续布置，与电缆整体结合为一体，拉伸时直接承受拉力。
